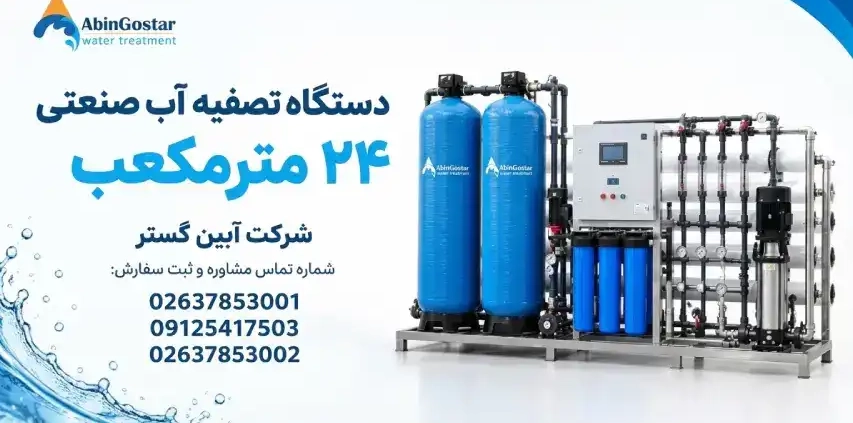

مشخصات فنی دستگاه تصفیه آب صنعتی ۲۴ متر مکعب آبین گستر
در مجموعه آبین گستر دستگاه تصفیه آب صنعتی ۲۴ متر مکعب بر اساس مشخصات زیر طراحی و ساخته می شود:
| بخش دستگاه | تجهیز / قطعه | مشخصات فنی و برند قطعات (مطابق پروپوزال مهندسی) |
| پیش تصفیه | بوستر پمپ ورودی |
برند LEO ساخت چین، پروانه و پوسته استنلس استیل، توان ۱.۱ کیلووات، فشار ۳ تا ۵ بار، IP44 |
| پیش تصفیه | شیر برقی ورودی |
برند Duravis ساخت ایتالیا، بدنه برنجی دنده ای، سایز “۱، فشار ۱۵ Psi |
| پیش تصفیه | فیلتر شنی |
ستون FRP برند JM یا Novi سایز “۶۵*”۱۶ با سیلیس دانه بندی شده، فشار ۱۵۰ Psi |
| پیش تصفیه | فیلتر کربنی |
ستون FRP برند JM یا Novi سایز “۶۵*”۱۶ حاوی کربن فعال جاکوبی |
| پیش تصفیه | سیستم تزریق آنتی اسکالانت |
دوزینگ پمپ SEKO یا Etatron ایتالیا مدل DLX-MA، دبی ۵ lit/h، فشار ۷ بار به همراه مخزن ۲۰ لیتری |
| پیش تصفیه | فیلتر کارتریجی میکرونی |
۲ دستگاه هوزینگ پروپیلن برند Aqua تایوان با فیلتر الیافی ۵ میکرون سایز “۲۰*”۴.۵ |
| واحد نمک زدایی | پمپ فشار قوی (RO) |
پمپ طبقاتی LEO ساخت چین، توان ۳ کیلووات، فشار ۱۱ تا ۱۵ بار، کلاس F، درجه حفاظت IP55 |
| واحد نمک زدایی | پرشر وسل (Pressure Vessel) |
جنس FRP برند Winder یا Gold چین، فشار ۳۰۰ Psi (۲ دستگاه ۲ المانه Side Port سایز “۸۰*”۴) |
| واحد نمک زدایی | ممبران (غشای RO) |
۴ عدد ممبران “۴ برند LG کره مدل پلی آمید Spiral-wound (حذف املاح تا ۹۹.۶٪) |
| اندازه گیری و سنجش | فلومترها و گیج های فشار |
۳ عدد فلومتر روتامتری آنلاین/پانلی + گیج های فشار برند Instrumate تایوان |
| اندازه گیری و سنجش | تجهیزات کنترلی فشار و TDS |
پرشر سوئیچ های Low و High برند دانفوس اصلی لهستان + ۱ عدد TDS متر پانلی برند Create |
| اتصالات و لوله کشی | لوله کشی فشار بالا |
استنلس استیل با جوشکاری آرگون جهت جلوگیری از اکسیداسیون |
| اتصالات و لوله کشی | لوله کشی فشار پایین |
UPVC چسبی برند CH ساخت کشور اسپانیا |
| اتوماسیون و برق | تابلو برق و کنترل |
PLC و مانیتور لمسی HMI 7 اینچ Delta تایوان، قطعات الکتریکی LS کره |
| سیستم شستشو | پکیج شستشوی شیمیایی CIP |
مخزن ۱۰۰ لیتر پلی اتیلن، شیر برقی شستشوی Speed و کنترل اتوماتیک توسط PLC |
| سازه و شاسی | شاسی استقرار |
استنلس استیل ۳۰۴ جوشکاری شده با گاز محافظ آرگون |

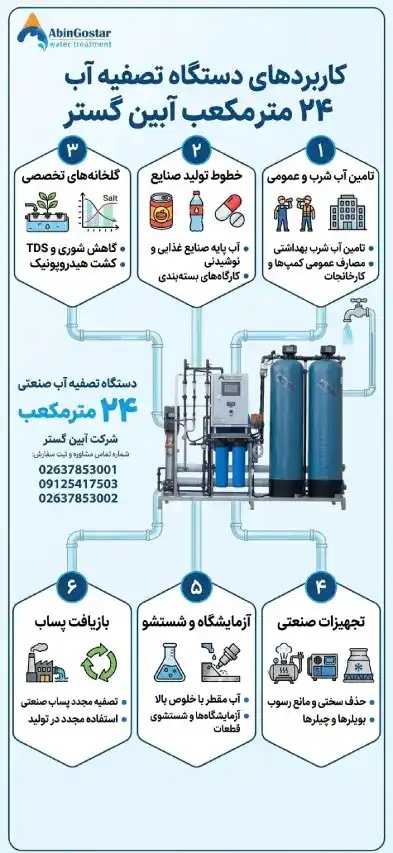

کاربردهای دستگاه تصفیه آب ۲۴ متر مکعب
-
تامین آب شرب بهداشتی و مصارف عمومی کمپ های کارگری، کارخانجات و مجتمع های اداری
-
تامین آب پایه و استاندارد خطوط تولید صنایع غذایی، نوشیدنی، داروسازی و کارگاه های بسته بندی
-
کاهش شوری و TDS آب در گلخانه های هیدروپونیک، کشت های تخصصی
-
حذف سختی و مانع شدن از تشکیل رسوب در دیگ های بخار، بویلرها، چیلرها و برج های خنک کننده صنعتی
-
تامین آب مقطر و با خلوص بالا برای آزمایشگاه ها، صنایع شیمیایی و خطوط شستشوی قطعات صنعتی
-
بازیافت و تصفیه مجدد پساب های صنعتی جهت استفاده مجدد در چرخه تولید و مصارف غیرشرب
عملکرد و مراحل نمک زدایی در دستگاه تصفیه آب ۲۴۰۰۰ لیتری
-
پیش تصفیه فیزیکی و شیمیایی: آب خام به وسیله بوستر پمپ ۱.۱ کیلووات وارد واحد پیش تصفیه می شود. در این بخش، فیلتر شنی FRP (سایز ۱۶*۶۵) ذرات معلق و کدورت آب را حذف می کند. سپس فیلتر کربن فعال جاکوبی طعم، بو، رنگ و کلر آزاد را جذب می کند. در نهایت، ۲ دستگاه فیلتر کارتریج ۵ میکرون تایوانی (Aqua) ذرات بزرگ تر از ۵ میکرون را جداسازی می کنند.
-
تزریق آنتی اسکالانت: جهت جلوگیری از تشکیل رسوبات سخت کلسیمی و سولفاتی روی غشاها، ماده آنتی اسکالانت توسط دوزینگ پمپ SEKO یا Etatron ایتالیایی (با دبی ۵ لیتر بر ساعت) به جریان آب تزریق می شود.
-
نمک زدایی و جداسازی املاح (RO): آب آماده سازی شده وارد پمپ طبقاتی فشار قوی LEO با توان ۳ کیلووات می شود. این پمپ فشار آب را تا محدوده ۱۷۰ الی ۲۷۰ Psi افزایش داده و آب را وارد ۲ عدد پرشر وسل FRP (۲ المانه) می کند. ۴ عدد ممبران ۴ اینچ LG کره جنوبی تا ۹۹.۶ درصد از کل املاح حل شده و آلاینده های شیمیایی را جداسازی می نمایند.
-
فلاشینگ اتوماتیک و شستشوی شیمیایی CIP: هنگام متوقف شدن سیستم یا پر شدن مخزن ذخیره، شستشوی خودکار غشاها با آب تصفیه شده انجام می شود تا از رسوب گذاری سریع جلوگیری شود. همچنین پکیج اختصاصی CIP شامل مخزن ۱۰۰ لیتری پلی اتیلن، پمپ شستشو و فیلتر مجزا جهت شستشوی شیمیایی دوره ای تحت کنترل سیستم PLC تعبیه شده است.
اصول طراحی و ساخت دستگاه تصفیه آب ۲۴ متر مکعب
-
محاسبات مهندسی و آنالیز آب: پارامترهای ورودی نظیر TDS کمتر از ۳,۰۰۰ PPM، شاخص SDI کمتر از ۳ و کدورت کمتر از ۵ NTU به عنوان مبنای طراحی لحاظ می شوند. راندمان (بازیافت) دستگاه بین ۵۵ تا ۶۰ درصد تنظیم شده و آب خروجی با TDS کمتر از ۱۰۰ PPM تضمین می شود.
-
شاسی و ساختار مقاوم: تمامی تجهیزات روی شاسی استنلس استیل ۳۰۴ استقرار یافته اند که اتصالات آن به روش جوشکاری با گاز محافظ آرگون انجام شده تا از اکسیداسیون و خوردگی جلوگیری شود.
-
متریال لوله کشی استاندارد: لوله کشی بخش فشار بالا از جنس استنلس استیل با جوشکاری آرگون و لوله کشی بخش فشار پایین از جنس UPVC چسبی برند CH اجرا می شود.
-
اتوماسیون هوشمند با PLC و HMI: کنترل اتوماتیک فرآیند، مدارات برقی و سیستم CIP توسط سیستم PLC برند Delta تایوان انجام می شود. تمامی اطلاعات عملیاتی روی مانیتور لمسی ۷ اینچ HMI نمایش داده شده و دستگاه به سیستم های حفاظتی کامل (کنترل فاز، کلید حرارتی، پرشر سوئیچ های دانفوس لهستان و کنترل سطح مخازن) مجهز است.
