طراحی سیستم تصفیه آب صنعتی RO
تجربه و چکلیست کامل طراحی سلام،
من محمد عسکری هستم، مهندس پروژههای تصفیه آب صنعتی در شرکت آبین گستر سهند پویا.
اگر تا حالا وسط طراحی یک سیستم RO ایستاده باشید، میدانید لحظهای که باید بین دهها عدد، نمودار و دیتاشیت تصمیم بگیرید، چقدر گیجکننده است. من این مسیر را بارها طی کردهام؛ از طراحی واحد ۲۴ مترمکعب در روز برای تغذیه دیگ بخار تا سیستمهای بزرگ SWRO برای واحدهای ساحلی.
توی این مقاله، نمیخواهم فقط فرمولها در طراحی سیستم تصفیه آب صنعتی RO را تکرار کنم میخواهم تجربه واقعیام را قدمبهقدم با شما شریک شوم.
بیاین باهم آشنا بشیم:
تعریف نیاز دقیق؛ جایی که همهچیز شروع میشود ⚙️
این تجربه من است که در طراحی سیستم تصفیه آب صنعتی RO بزرگترین اشتباه در شروع ، نداشتن تعریف دقیق از آب هدف است.
در یکی از پروژههای من در یزد، کارفرما فقط گفت «آب کارخانه باید نرم باشد»! وقتی با او نشستیم و مشخص کردیم دبی روزانه ۲۴ مترمکعب و هدایت الکتریکی زیر ۱۰ µS/cm لازم دارد، تازه طراحی واقعی ممکن شد.
💡 نکته از تجربه: همیشه مشخصات محصول (دبی، TDS هدف، سختی مجاز، سیلیس، کلراید) را روی یک جدول شفاف بنویسید و با امضای بهرهبردار نهایی تأیید کنید. همین برگه ساده بعدها جلوی صدها اختلاف را میگیرد.
بهتره بدونی: تصفیه آب برای دامداری صنعتی| مشاوره رایگان:09125417503
آنالیز آب خوراک؛ واقعیت سخت عددها در طراحی سیستم تصفیه آب صنعتی RO
در طراحی سیستم تصفیه آب صنعتی آب خام را باید بشناسی، نه حدس بزنی.
توی پروژه چاه صنعتی در ساوجبلاغ، وقتی SDI را اندازه گرفتیم، با عدد ۵ روبهرو شدیم؛ درحالیکه کارفرما گفته بود «آب تمیزه». اگر همانطور ادامه میدادیم، ممبرانها در یک ماه فولینگ کامل میگرفتند.
پارامترهایی که همیشه بررسی میکنم:
- TDS و هدایت (EC)
- SDI
- سختی، سیلیس، آهن، کلر آزاد
- pH و قلیائیت
اگر SDI بالاتر از ۳ است، حتماً باید پیشتصفیه جدیتری در نظر بگیرید: فیلتر چندرسانهای، میکروفیلتراسیون یا حتی UF.
💡 نکته از تجربه: هیچ وقت به نتایج آزمایش چند ماه قبل بسنده نکنید؛ آب چاهها و رودخانهها با فصل تغییر میکنند. من نمونهبرداری را همیشه حداقل در دو نوبت انجام میدهم.
شاید نیاز داشته باشی: پکیج تصفیه فاضلاب صنعتی|قیمت، مقایسه و مشاوره09125417503
انتخاب الگوی جریان؛ بازیافت بالا یا پایداری بیشتر؟ 🔁
در پروژه طراحی دستگاه تصفیه آب صنعتی برای واحد تولیدی در رشت، مجبور بودیم بازیافت را بالا ببریم چون فاضلاب تخلیهشدنی نداشتیم. انتخاب الگوی جریان Recirculation با بازیافت ۷۵٪ نتیجه داد، اما نیاز به کنترل مداوم اسکالینگ داشت.
اگر آب شما پرتلفات نیست، الگوی Plug Flow ساده بهترین گزینه است.
برای آبهای حساس یا کاربرد دارویی، گرایش به Double Pass RO منطقیتر است و کیفیت خروجی را تا سطح آب خالص (UPW) میرساند.
💡 نکته از تجربه: قبل از تصمیم نهایی برای بازیافت بالا، همیشه شاخص اشباع (LSI یا SI) را محاسبه کنید؛ چند پروژه را دیدهام که فقط به خاطر عدد اشتباه SI کاملاً تعطیل شدند.
انتخاب ممبران؛ قلب واقعی سیستم پروژه طراحی دستگاه تصفیه آب صنعتی
در انتخاب ممبران، من همیشه از دیتاشیت شروع میکنم، نه برند. BW برای آبهای شور کمتر از ۱۰ هزار TDS و SW برای آب دریایی یا فوقشور استفاده میشود.
در پروژهای کوتاه مدت برای بوشهر، ممبران SW از نوع DuPont FilmTec SW30HR-440 انتخاب کردیم؛ فلاکس طراحی را پایین گرفتیم تا فولینگ کمتر شود. بعد از ۹ ماه هنوز عملکرد ممبران بالاست.
💡 نکته از تجربه: هیچوقت فقط به نرخ دفع نمک (Rejection) نگاه نکنید؛ پارامترهای فشار، دما و سازگاری شیمیایی مهمتر هستند. پلیآمیدها کلر را تحمل نمیکنند، حذف کلر در پیشتصفیه الزامی است.
شاید نیاز داشته باشی: ممبران تصفیه آب صنعتی 2025| خرید مستقیم
فلاکس و تعداد ممبران؛ جایی که عدد حرف آخر را میزند 📊
در طراحی سیستم ۲۴ m³/day برای تغذیه بویلر، با ممبران BW و فلاکس ۱۲ لیتر بر مترمربع در ساعت کار کردیم.
محاسبه سطح فعال هر ممبران (معمولاً ۳۷–۴۰ مترمربع) را انجام دهید و دبی کل را تقسیم کنید تا تعداد المانها بهدست آید.
💡 نکته از تجربه: همیشه فلاکس را پایینتر انتخاب کنید اگر پیشتصفیه کامل نیست؛ ممبران ارزانتر از تعویض کل سیستم است!

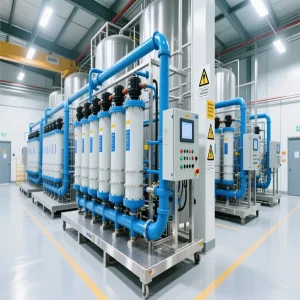

چینش Pressure Vessel و استیجها 🔩
چینش درست استیجها درپروژه طراحی دستگاه تصفیه آب صنعتی باعث تعادل فشار و جلوگیری از آسیب به غشاها میشود.
در پروژهای با دو استیج ۲:۱، افت فشار کنترلشده ماند و پرمیت یکنواخت بود.
💡 نکته از تجربه: نسبت استیجها را با شبیهسازی دستی هم چک کنید؛ نرمافزارها عالیاند، اما حس جریان واقعی را فقط تجربه میدهد.

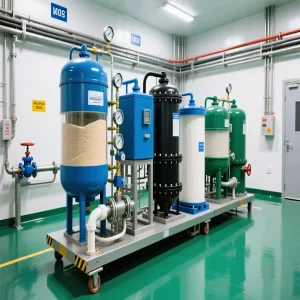

پیشتصفیه؛ جایی که کیفیت واقعی ساخته میشود 🧪
در طراحی دستگاه تصفیه آب صنعتی RO اگر یک بخش را قرار باشد دستکم نگیرید، همین است.
من همیشه فیلتر چندرسانهای، کارتریجی و کربن فعال را با هم ترکیب میکنم. برای آب سخت، یوناکسچنج ضروری است و آنتیاسکالانت باید از برند معتبر و بر پایه آزمایش یونها انتخاب شود.
💡 نکته از تجربه: اگر SDI رسماً زیر ۳ نمیرسد، وارد RO نشوید. در پروژهای که بدون رعایت این عدد شروع کردیم، ظرف ۲ هفته ممبرانها جریان غیرمتعارف داشتند.
پمپ فشار بالا و مدیریت انرژی ⚡
در هر سیستم، پمپ فشار بالا حیاتی است. انتخاب اشتباه میتواند کل طراحی را زیر سؤال ببرد.
وقتی در SWRO بوشهر ERD (Energy Recovery Device) نصب کردیم، مصرف انرژی تا ۳۰٪ کمتر شد؛ عددی که در قبض برق کاملاً به چشم آمد.
💡 نکته از تجربه: اگر پروژه بزرگ است، حتماً ERD را در طراحی لحاظ کنید، حتی اگر در شروع گرانتر باشد.
ابزار دقیق و مانیتورینگ منظم 📈
در سیستمهای جدید که نصب کردیم، از سنسورهای فشار، هدایت، دما و دبی دیجیتال استفاده شد تا دادهها را نرمالسازی کنیم.
یک بار در کارخانه اصفهان، افزایش هدایت پرمیت هشدار داد یکی از ممبرانها آسیب دیده؛ اگر پایش آنلاین نبود، شاید روزها بعد متوجه میشدیم.
💡 نکته از تجربه: دادهها را هفتهای یکبار نرمالسازی کنید و روند تغییرات را با گراف نگه دارید.
مواد شیمیایی، دوزینگ و CIP 🧼
ما سالها با اسکالینگ جنگیدهایم. تزریق آنتیاسکالانت بر اساس تحلیل یونها (Ca²⁺، SO₄²⁻، SiO₂) حیاتی است.
برای حذف کلر، از Sodium Bisulfite (SBS) استفاده میکنیم و CIP را زمانی اجرا میکنیم که افت فشار هر ممبران بیش از ۲۰٪ شود.
💡 نکته از تجربه: اگر در شستشو عجله کنید، اثر معکوس دارد! زمان تماس محلول را طبق دستور ممبران تنظیم کنید.
تجربیات واقعی از صنایع ایران 🏭
دیگ بخار صنعتی
آب خروجی باید سختی و سیلیس بسیار پایین داشته باشد؛ در پروژه فولاد اصفهان، Double Pass بهترین گزینه بود.
برج خنککن
هدف حذف سختی و کنترل رسوبگذاری است. در یک واحد پتروشیمی، بازیافتهای بالاتر از ۶۵٪ باعث اسکالینگ شدید شد.
SWRO در بندرعباس
تجربه من با پیکربندی سهاستیجی و استفاده از ERD نوع Pressure Exchanger مصرف انرژی را تا حد قابل توجهی پایین آورد.
خطاهای رایج طراحی و چکلیست عملی ✅

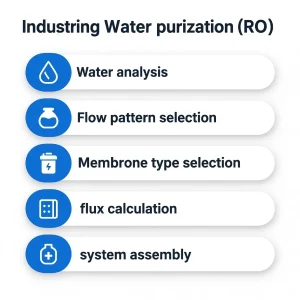

چکلیست سریع من برای هر پروژه جدید:
- ✔️ آزمایش کامل آب خوراک (SDI، TDS، سیلیس، کلر آزاد)
- ✔️ تعیین مشخصات محصول و ثبت رسمی
- ✔️ انتخاب ممبران، فلاکس مناسب، و بازیافت ایمن
- ✔️ آرایش استیج و محاسبه افت فشار
- ✔️ طراحی پیشتصفیه و انتخاب آنتیاسکالانت
- ✔️ انتخاب پمپ و بررسی انرژی (در SWRO بررسی ERD)
- ✔️ برنامه پایش و CIP دورهای
- ✔️ آموزش کامل اپراتور و تحویل مستندات
💡 نکته از تجربه: بارها دیدهام که بدون مرحله آموزش اپراتور، حتی بهترین طراحی هم شکست خورده. انتقال دانش بخش جدانشدنی طراحی است.
از دست نده: دستگاه تصفیه آب کشاورزی|1404 راهنمای خرید+بررسی قیمت
اقتصاد پروژه؛ فراتر از خرید ممبران 💰
در طراحی واقعی، هزینه اولیه (CAPEX) فقط بخشی از داستان است.
هزینههای انرژی، مواد شیمیایی و نگهداری (OPEX) در بلندمدت تعیینکنندهاند.
در یک پروژه 100 m³/day، محاسبه دقیق انرژی و ERD، هزینه بهرهبرداری را تا ۱۸٪ کاهش داد. همین به ما کمک کرد پروژه را اقتصادیتر ببندیم.
حرف آخر و توصیه برادرانه من🤝
من این مسیر را بارها رفتهام با اشتباهها، اصلاحها و تجربههایی که هیچ کتابی نمیگوید.
اگر نیاز به طراحی دارید یا سیستم فعلیتان مشکلاتی مثل افت تولید یا فولینگ سریع دارد، خوشحال میشوم تجربهام را برای شما هم به کار ببرم.
واقعاً باور دارم اگر طراحی درست انجام شود، آب تمیز فقط هدف نیست، بلکه آرامش روزهای کاری است.
📞 تماس با من، محمد عسکری 09125417503 مهندس طراحی آبین گستر سهند پویا
برای بررسی پروژه یا مشاوره طراحی میتوانید با من در ارتباط باشید.
روی اینیستاگرام کلیک کنید
سؤالات متداول درباره طراحی سیستم تصفیه آب صنعتی (FAQ)
۱. طراحی سیستم تصفیه آب صنعتی از کجا باید شروع شود؟
از آنالیز دقیق آب خوراک و تعیین کیفیت آب موردنظر شروع کنید. بدون این دو، هیچ انتخابی (ممبران، پمپ، آنتیاسکالانت) دقیق نخواهد بود.
۲. چه عواملی در طراحی RO صنعتی بیشترین تأثیر را دارند؟
پارامترهای کلیدی شامل TDS، SDI، دما، دبی، نرخ بازیافت (Recovery) و نوع مصرف آب خروجی هستند. این دادهها تعیینکننده نوع ممبران و فشار طراحیاند.
۳. تفاوت ممبران BW و SW چیست؟
ممبرانهای BW (Brackish Water) برای آبهای شور زیر حدود ۱۰,۰۰۰ mg/L TDS و فشار کمتر مناسباند،
ممبرانهای SW (Seawater) برای آب دریا یا شور بالا و فشار بیشتر استفاده میشوند.
۴. شاخص SDI چیست و چرا مهم است؟
SDI نشاندهنده مقدار ذرات معلق ریز در آب است؛ هرچه کمتر باشد، خطر فولینگ ممبران پایینتر است.
مقدار مطلوب برای ورود آب به RO باید کمتر از ۳ باشد.
۵. فلاکس طراحی یعنی چه؟
فلاکس، سرعت عبور آب از سطح ممبران (LTR/m²·hr) است. فلاکس بالا تولید را زیاد میکند ولی فولینگ را تسریع میکند؛ معمولاً برای سیستمهای صنعتی ۸ تا ۱۵ lmh طراحی میشود.
۶. مصرف انرژی سیستم RO چقدر است؟
در سیستمهای BWRO حدود ۰.۸ تا ۱.۵ kWh/m³ و در SWRO بین ۳ تا ۵ kWh/m³ بسته به فشار و وجود ERD متغیر است.
۷. آیا میتوان آب دریا را با RO تصفیه کرد؟
بله، با طراحی SWRO مخصوص، فشار بالا و پیشتصفیه قوی. استفاده از ERD برای کاهش مصرف انرژی الزامی است.
۸. مواد شیمیایی لازم برای RO چیست؟
مهمترینها شامل آنتیاسکالانت، متابیسولفیت (SBS) برای حذف کلر، و محلولهای CIP برای شستشوی ممبران هستند.
۹. هر چند وقت یکبار ممبرانها باید شسته شوند (CIP)؟
بسته به کیفیت آب، معمولاً هر ۳ تا ۶ ماه یا زمانی که افت تولید یا افزایش فشار بیش از ۱۵–۲۰٪ مشاهده شود.
۱۰. پیشتصفیه RO باید شامل چه بخشهایی باشد؟
حداقل: فیلتر چندرسانهای (MMF)، فیلتر کارتریجی، کربن فعال یا نرمکننده در صورت سختی بالا، و سیستم تزریق مواد شیمیایی.
۱۱. بیشترین خطای رایج در طراحی چیست؟
بیتوجهی به آنالیز واقعی آب خوراک و انتخاب نادرست فلاکس یا بازیافت بالا بدون کنترل اسکالینگ؛ دلیل اصلی خرابی زودهنگام ممبران همین است.
۱۲. چطور میتوان عمر ممبران را افزایش داد؟
کنترل دقیق SDI، تزریق درست آنتیاسکالانت، خنثیسازی کلر، و اجرای برنامه CIP منظم، کلید افزایش عمر ممبران است.
۱۳. هزینه طراحی سیستم تصفیه آب صنعتی چقدر است؟
بسته به ظرفیت، TDS خوراک و سطح اتوماسیون بین ۵۰۰ تا ۱۵۰۰ دلار بهازای هر مترمکعب در روز ظرفیت تولید متغیر است.
در پروژههای بزرگ دریا، هزینه انرژی فاکتور اصلی OPEX است.
۱۴. آیا نرمافزارهای شبیهسازی RO مفید هستند؟
بله، نرمافزارهای شرکتهایی مانند DuPont، Hydranautics، Toray ابزار دقیقی برای محاسبات فلاکس، بازیافت و فشار ارائه میدهند، بهشرط آنکه دادههای واقعی وارد شود.
۱۵. چگونه میتوان سیستم RO را مانیتور و پایش کرد؟
با نصب سنسورهای فشار، دبی، هدایت (EC)، دما و ثبت دادهها در SCADA یا سیستم مانیتورینگ آنلاین، میتوان راندمان ممبران را نرمالسازی و تغییرات را بهموقع تشخیص داد.
۱۶. آیا میتوان پساب صنعتی را با RO بازیافت کرد؟
بله، اگر پیشتصفیهی مخصوص (UF یا MF) و کنترل دقیق اسکالینگ انجام شود، RO گزینه عالی برای بازیافت پساب (ZLD/MLD) است.
📌 نکته حرفهای:
توصیه من این است که پیش از خرید یا طراحی سیستم، همیشه حداقل یک نمونه واقعی آب را برای تست SDI و آنالیز یونها انجام دهید. همین چند ساعت صرف زمان، بعدها هزاران دلار صرفهجویی ایجاد میکند. در مجموعه ما این آزمایش انجام میشود و با توجه به دادهها سیستم مناسب را طراحی میکنیم
